产品概述

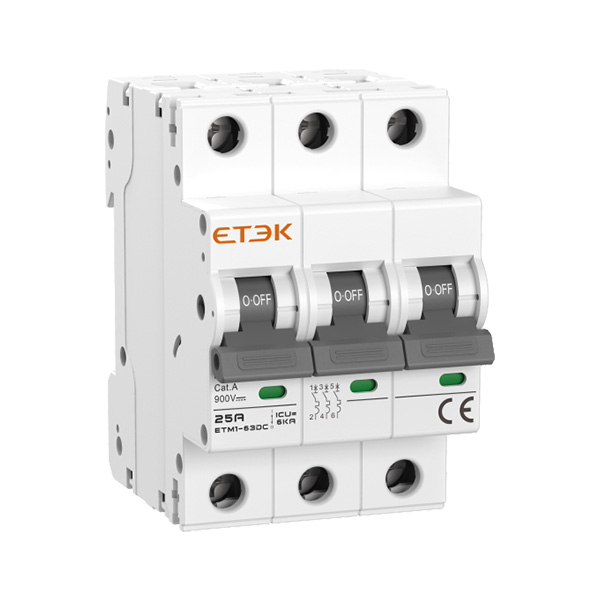

EKM1-63DC直流小型断路器适用于直流额定电压至1000V，额定工作电流至63A的直流线路中，对电力设施和电气设备起过载和短路保护作用，可在正常情况下作为线路的不频繁的通断操作。
产品符合标准:GB/T14048-2、IEC60947-2。
产品特点
• ⾃带短接排连接，提高安装效率，降低接线错误风险；
• 导轨式安装，安装卡扣超大行程，汇流排安装后单台产品可快速更换；
• 触头位置指示窗口，工作状态⼀目了然；
• 直流电源有极性应用，电压达DC1000V，满足PV模块负载和光伏线路系统应用。
技术参数
脱扣形式 | 热磁脱扣 |
极数 | 1P、2P、4P |
额定电压（Ue） | 1P：250VDC、2P：500VDC、4P:1000VDC |
额定电流（In） | 1、2、3、4、5、6、10、16、20、25、32、40、50、63A |
额定绝缘电压（Ui） | 500V |
额定分断能⼒ | 6kA |
额定冲击耐受电压（Uimp） | 4kV |
热释放特性（长延时） | (1.05-1.30)×In |
磁释放特性（瞬时） | (8-12)×In |
电气寿命 | 4000次 |
机械寿命 | 10000次 |
触点位置指⽰器 | 有 |
防护等级 | IP20 |
环境温度 | -5℃ 至 +40℃, 最大湿度 95% |
端子连接类型 | 电缆、针式汇流排、叉型汇流排 |
最大可接导线截⾯积 | 25mm2 |
最大可承受扭矩 | 2.5N. m |
安装方式 | 安装在 35mm DIN 导轨上 |
进线方式 | 根据线路图 |
