产品概述
ETM1-63AFD电弧故障保护断路器（AFDD+MCB）是一款集电弧故障、过载及短路三重保护于一体的紧凑型（36mm）终端保护电器。产品额定工作电压交流230/240V，额定电流6A～63A，提供B/C型脱扣曲线及最高 10kA 短路分断能力，符合IEC/EN 60898-1和IEC/EN 62606标准。
产品采用热磁脱扣机构，支持下进线设计，并配备电弧自检测试按钮（内置指示灯）及透明脱扣指示视窗，能精准检测串/并联电弧并直观指示故障状态，为住宅、商业和轻工业电气回路提供高等级的防火与配电安全保障。
产品特点
额定电压：230/240V AC（50/60Hz）
额定电流范围：6A ~ 63A
脱扣曲线：B/C型可选
分断能力：6kA/10kA
热磁式脱扣机构
下进线设计
带内置指示灯的电弧自检测试按钮
触头状态指示

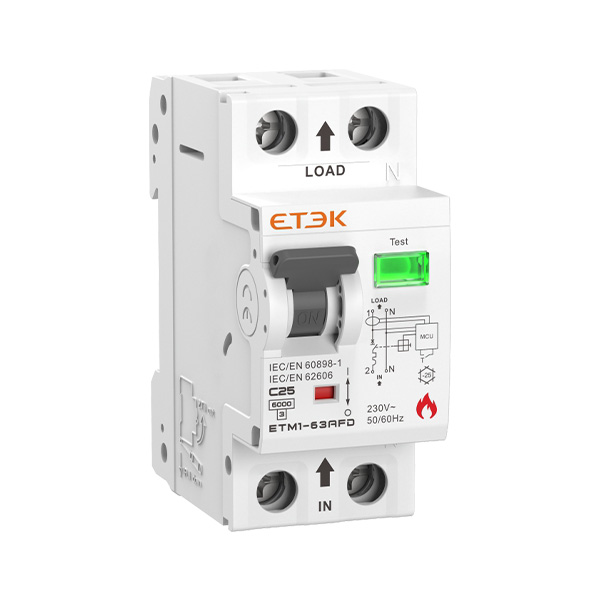

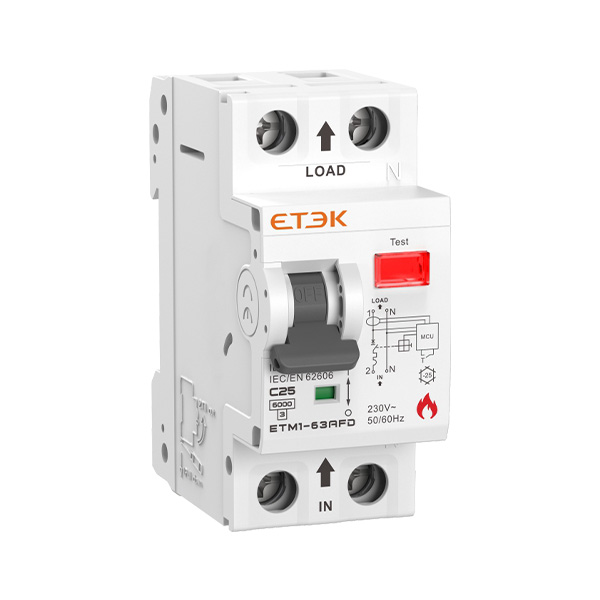

正常 故障
符合标准：GB/T 10963.1、IEC/EN 60898-1
提供过载、短路及电弧故障保护 GB/T 31143、IEC/EN 62606
技术参数
| 保护功能 | 电弧故障保护、过载保护、短路保护 |
| 脱扣形式 | 过载与短路：热磁脱扣 |
| 极数 | 1P+N，N极不分断 |
| 额定绝缘电压（Ui） | 500V |
| 额定工作电压（Ue） | 230/240V |
| 额定电流（In） | 6、10、16、20、25、32、40、50、63A |
| 额定频率 | 50/60Hz |
| 额定短路分断能力(Icn) | ETM1‑63AFD：6kA；ETM1‑63HAFD：10kA |
| 能量等级 | 3级 |
| 额定冲击耐受电压(Uimp)(1.2/50μs) | 4kV |
| 工频耐压试验电压 | 2kV（50/60Hz，1分钟） |
| 热脱扣特性 | 1.13In：1小时内不脱扣；1.45In：1小时内脱扣 |
| 瞬时脱扣特性 | B型：3In‑5In；C型：5In‑10In |
| 电气寿命 | 4000次 |
| 机械寿命 | 10000次 |
| 触头状态指示 | 绿色‑分闸(OFF) / 红色‑合闸(ON) |
| 电弧试验按钮 | 有 |
| 电弧故障指示灯 | 绿色：正常；红色：故障 |
| 防护等级 | IP20 |
| 工作环境温度 | -25℃ ~ +55℃ |
| 储存温度 | -30℃ ~ +70℃ |
| 接线端子类型 | 电缆、针式汇流排、叉型汇流排 |
| 最大接线截面积 | 16mm²（软线） / 25mm²（硬线） |
| 最大拧紧力矩 | 2.5N.m |
| 安装方式 | 35mm标准导轨安装 |
| 进线方式 | 下进线 |
