产品概述

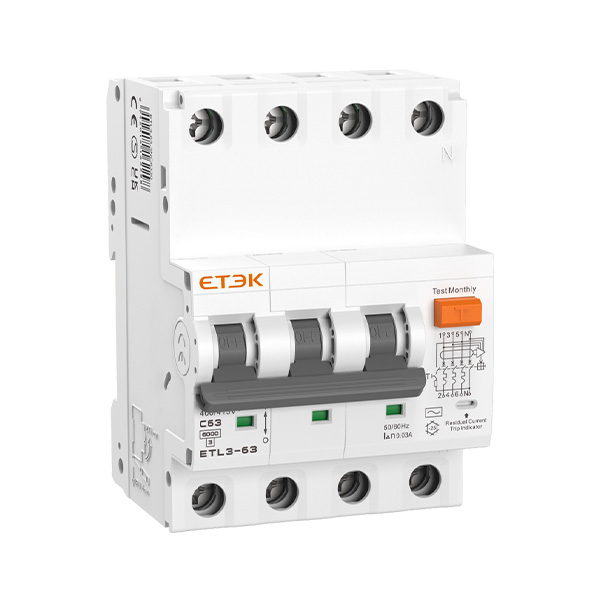

ETL3-63系列带过电流保护的剩余电流动作断路器（RCBO）可为线路提供过载、短路及接地漏电故障的综合保护。该系列产品适用于230/240V（1P+N）及400/415V（3P+N）配电系统，额定电流最高可达63A，适用于住宅及工业配电领域的电气安装。
该系列具备6kA和10kA的额定分断能力，并配备高精度的电子式脱扣机构，可实现漏电故障的灵敏响应与快速切除。
产品特点
额定电压：240/415V AC（50/60Hz）
额定电流范围：6A ~ 63A
额定剩余动作电流：10、30、100、300mA
脱扣曲线：B/C型可选
分断能力：6kA/10kA
提供过载、短路及漏电故障保护
电子式（漏电脱扣类型）
AC型与A型可选
支持上下进线
可视化漏电故障指示窗口
触头状态指示
符合标准：GB/T 16917.1、IEC61009-1
技术参数
| 保护功能 | 接地故障（漏电）、过载与短路保护 |
| 剩余电流保护类型 | AC型：交流剩余电流 A型：交流及脉动直流剩余电流 |
| 剩余电流脱扣器动作类型 | 接地故障（漏电）：电子式；过载与短路：热磁式 |
| 极数 | 1P+N、3P+N |
| 额定绝缘电压（Ui） | 500V |
| 额定工作电压（Ue） | 1P+N：230/240V~；3P+N：400/415V~ |
| 额定电流（In） | 6、10、16、20、25、32、40、50、63A |
| 额定剩余动作电流（IΔn） | 10、30、100、300mA |
| 额定剩余电流分断时间 | ≤0.1s |
| 额定剩余接通和分断能力（IΔm） | 500A（In≤50A）；10In（In>50A） |
| 额定频率 | 50/60Hz |
| 额定短路分断能力(Icn) | ETL3‑63：6kA；ETL3‑63H：10kA |
| 能量等级 | 3级 |
| 额定冲击耐受电压(Uimp)(1.2/50μs) | 4kV |
| 工频耐压试验电压 | 2kV（50/60Hz，1分钟） |
| 耐火性能（灼热丝试验） | 960±15℃（外壳）；650±10℃（手柄） |
| 热脱扣特性 | 1.13In：1小时内不脱扣；1.45In：1小时内脱扣 |
| 瞬时脱扣特性 | B型：3In‑5In；C型：5In‑10In |
| 电气寿命 | 4000次 |
| 机械寿命 | 8000次 |
| 触头状态指示 | 绿色‑分闸(OFF) / 红色‑合闸(ON) |
| 接地漏电故障指示 | 白色：正常；蓝色：漏电故障脱扣 |
| 防护等级 | IP20 |
| 工作环境温度 | -25℃ ~ +55℃ |
| 储存温度 | -30℃ ~ +70℃ |
| 接线端子类型 | 电缆、针式汇流排、叉型汇流排 |
| 最大接线截面积 | 16mm²（软线） / 25mm²（硬线） |
| 最大拧紧力矩 | 2.5N.m |
| 安装方式 | 35mm标准导轨安装 |
| 进线方式 | 上下均可进线 |
