产品概述
ETD1-125系列双螺钉隔离开关专为实现安全可靠的导线夹紧和电路隔离而设计，适用于家用、商业及三相配电系统。产品结构紧凑，可方便安装于电气箱体和用户终端配电装置中，在需要对整个回路进行完全隔离的单相及三相应用场合，提供稳定可靠的隔离性能。
本系列提供三种接线结构，以满足不同布线需求：

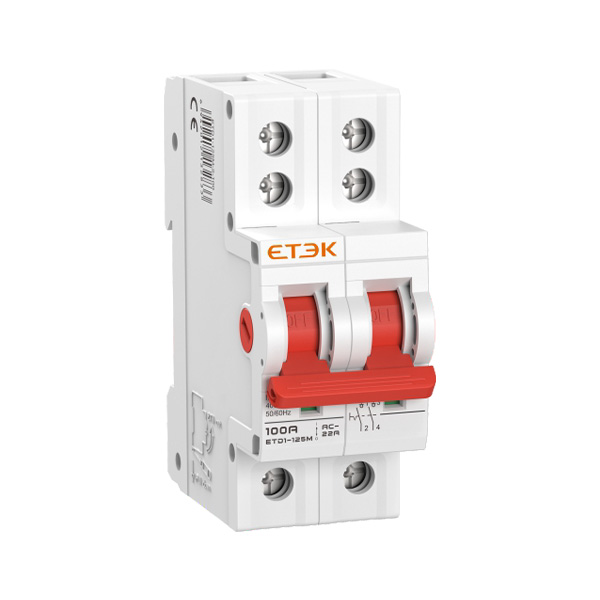

ETD1-125M：上端双螺钉接线端子设计，可增强出线连接的可靠性。
ETD1-125MU：上端采用双螺钉接线端子，下端采用单螺钉端子，并支持叉型汇流排连接；适用于多个回路通过公共汇流排供电的场合。

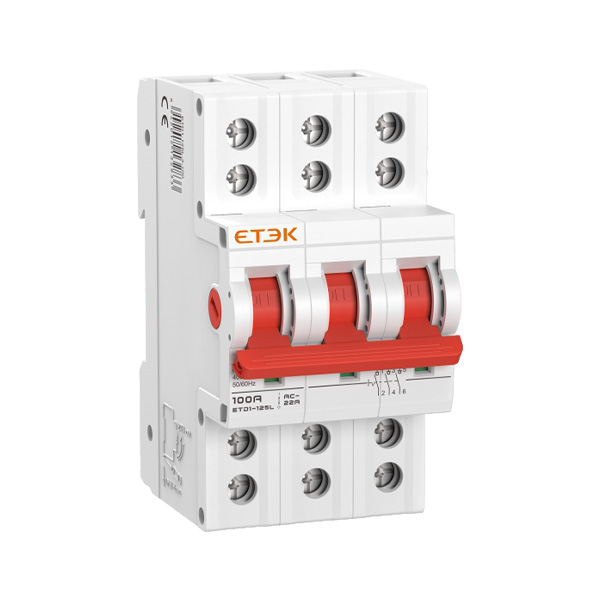

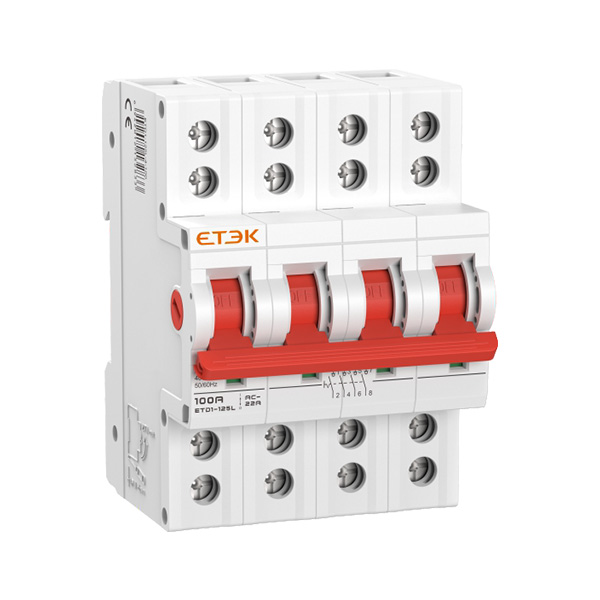

ETD1-125L：上下端均采用双螺钉接线端子设计，无论进线方向如何，均可实现安全可靠的导线夹紧。
产品符合IEC 60947-3标准，额定电流最高可达125A，提供1P、2P、3P和4P极数规格，是各类低压配电系统实现隔离与检修安全的选择。
产品特点
IP20防护等级
防触指接线端子设计，保障操作与维护安全。
EAN条形码
壳体采用移印工艺印制EAN条形码，便于追溯与仓储管理。
符合标准
符合GB/T14048.3、IEC60947-3标准。
双螺钉接线端子
双螺钉接线端子可确保导线夹持牢固可靠。
触头位置指示
红/绿状态指示器可直观、可靠地识别触头分合状态。
绿色环保
采用环保无卤热塑性材料，全系列产品符合RoHS标准，支持整机环保回收。
技术参数
| 型号 | ETD1‑125M | ETD1‑125MU | ETD1‑125L | |
| 端子配置 | 上端端子 | 双螺钉 | 双螺钉 | 双螺钉 |
| 下端端子 | 单螺钉 | 单螺钉 | 双螺钉 | |
| 操作方式 | 手动操作 | |||
| 极数 | 1P、2P、3P、4P | |||
| 额定绝缘电压（Ui） | 500V | |||
| 额定工作电压（Ue） | 1P：220/230/240V，380/400/415V 2~4P：380/400/415V | |||
| 额定频率 | 50/60Hz | |||
| 额定电流（In） | 25、32、40、50、63、80、100、125A | |||
| 使用类别 | AC‑22A | |||
| 额定短时耐受电流（Icw） | 2500A/1s | |||
| 额定短路接通能力（Icm） | 3000A（标称值） | |||
| 额定冲击耐受电压(Uimp)(1.2/50μs) | 6kV | |||
| 工频耐压试验电压 | 2kV(50/60Hz, 1 min.) | |||
| 耐火性能（灼热丝试验） | 960±15℃（外壳）；650±10℃（手柄） | |||
| 电气寿命 | 2000次 | |||
| 机械寿命 | 10000次 | |||
| 触头状态指示 | 绿色‑分闸(OFF) / 红色‑合闸(ON) | |||
| 防护等级 | IP20（前盖） | |||
| 工作环境温度 | -5℃ ~ +40℃ | |||
| 储存温度 | -25℃ ~ +70℃ | |||
| 接线端子类型 | 上端端子 | 电缆、针式汇流排 | 电缆、针式汇流排 | 电缆、针式汇流排 |
| 下端端子 | 电缆、针式汇流排 | 电缆、针式汇流排、叉型汇流排 | 电缆、针式汇流排 | |
| 最大接线截面积 | 35mm²（软线） / 50mm²（硬线） | |||
| 最大拧紧力矩 | 3.5N.m | |||
| 安装方式 | 35mm标准导轨安装 | |||
| 进线方式 | 上下均可进线 | |||
