产品概述

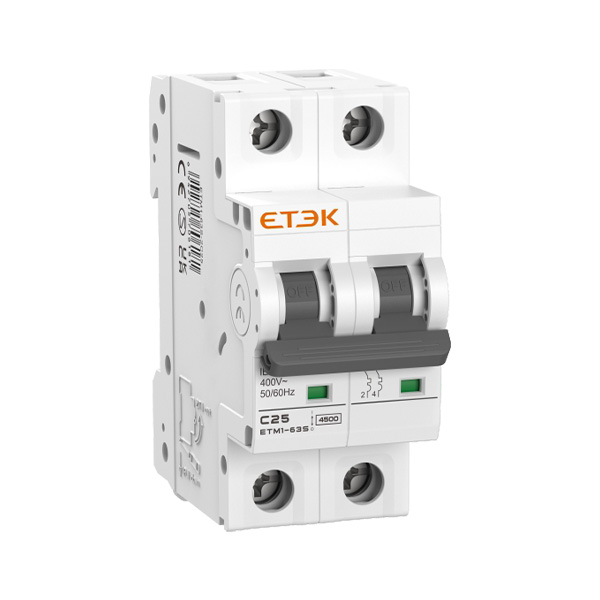

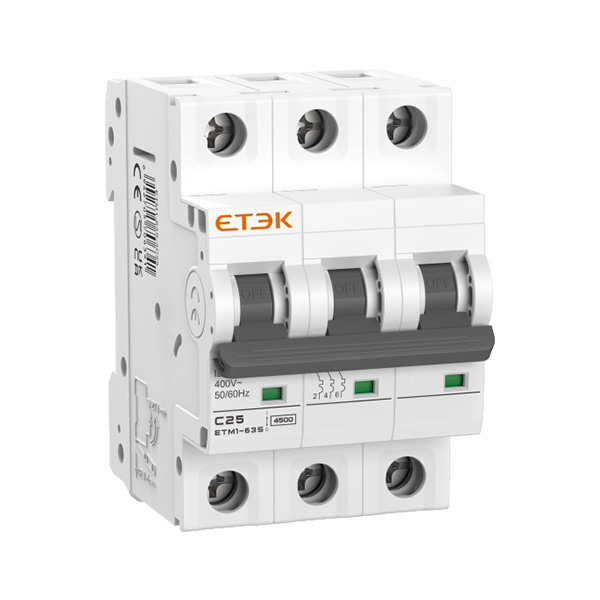

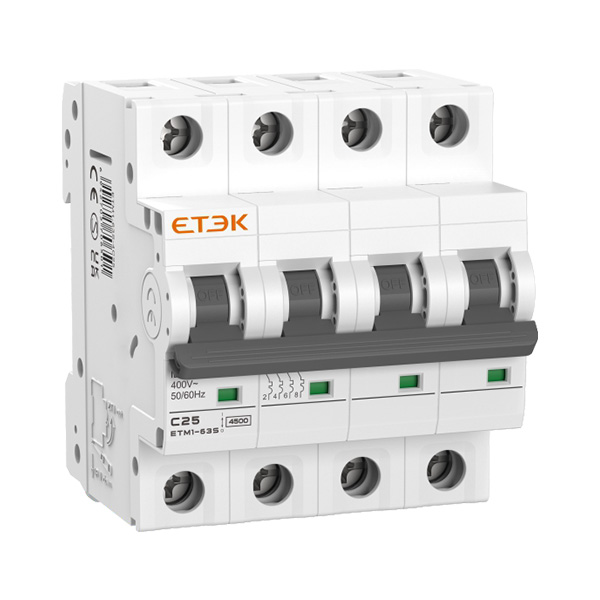

ETM1-63S系列小型断路器专为商业办公楼、住宅及一般工业场所的终端配电保护而设计。适用于交流50/60Hz、额定电压110/240/415V、额定电流至63A的线路。
该产品具有过载和短路保护功能，亦可在正常条件下用于线路的不频繁通断操作。额定短路分断能力（Icn）高达4.5kA，可确保可靠的电路保护。
本产品采用防触指组合端子，并具备触头分合状态指示功能，提升操作安全性。产品附件齐全，可满足不同应用需求。
产品特点
IP20防护等级
防触指接线端子设计，保障操作与维护安全。
模块化附件
可快速加装辅助触头、报警触头等各类模块化附件。
EAN条形码
壳体采用移印工艺印制EAN条形码，便于追溯与仓储管理。
符合标准
符合GB/T 10963.1、IEC 60898-1标准。
多种接线方式
进出线端子均可适配常规导线/电缆及针式汇流排。
触头位置指示
红/绿状态指示器可直观、可靠地识别触头分合状态。
绿色环保
采用环保无卤热塑性材料，全系列产品符合ROHS标准，支持整机环保回收。
技术参数
| 基础参数 | |
|---|---|
| 保护功能 | 过载与短路保护 |
| 脱扣形式 | 热磁脱扣 |
| 极数 | 1P、2P、3P、4P |
| 额定工作电压（Ue） | 1P：110/230V、120/240V、230/400V、240/415V 2~4P：230/400V、240/415V、400/415V |
| 额定电流（In） | 1、2、3、4、5、6、8、10、13、16、20、25、32、40、50、63A |
| 额定频率 | 50/60Hz |
| 额定绝缘电压（Ui） | 500V |
| 额定冲击耐受电压(Uimp)(1.2/50μs) | 6kV |
| 工频耐压试验电压 | 2kV（50/60Hz，1分钟） |
| 耐火性能（灼热丝试验） | 960±15℃（外壳）；650±10℃（手柄） |
| 污染等级 | 2 |
| 技术参数（GB/T10963.1、IEC60898‑1） | |
| 额定短路分断能力(Icn) | 4.5kA |
| 额定运行短路分断能力(Ics) | 4.5kA |
| 热脱扣特性 | 1.13In：1小时内不脱扣；1.45In：1小时内脱扣 |
| 瞬时脱扣特性 | B型：3In‑5In；C型：5In‑10In；D型：10In‑20In |
| 机械参数 | |
| 电气寿命 | 4000次 |
| 机械寿命 | 20000次 |
| 触头状态指示 | 绿色‑分闸(OFF) / 红色‑合闸(ON) |
| 防护等级 | IP20 |
| 基准温度 | 30℃ |
| 工作环境温度（日平均温度≤35℃） | ‑25℃ ~ +55℃ |
| 储存温度 | ‑30℃ ~ +70℃ |
| 安装参数 | |
| 接线端子类型 | 电缆、针式汇流排 |
| 端子接线方式 | 螺钉压紧式连接 |
| 最大接线截面积 | 16mm²（软线） / 25mm²（硬线） |
| 最大拧紧力矩 | 2.5N.m |
| 安装方式 | 35mm标准导轨安装 |
| 进线方式 | 上下均可进线 |
| 附件 | |
| 辅助触头 | 有 |
| 辅助报警触头 | 有 |
| 分励脱扣器 | 有 |
| 带辅助分励脱扣器 | 有 |
| 失压脱扣器 | 有 |
| 过压脱扣器 | 有 |
| 欠压脱扣器 | 有 |
| 过欠压脱扣器 | 有 |
| 机械联锁 | 有 |
